Przykłady sprzętu do transportu materiałów: ponad 25 typów dla magazynów i fabryk

Kierownik magazynu planujący rozbudowę obiektu staje przed długą listą decyzji zakupowych. Ręczny wózek paletowy o masie 2500 kg kosztuje około 1000 dolarów, podczas gdy podstawowy wózek widłowy może kosztować 25 000 dolarów lub więcej, a wybór pomiędzy nimi to coś więcej niż tylko cena. Właściwy sprzęt do transportu materiałów ma bezpośredni wpływ na czas cyklu, koszty pracy, wykorzystanie powierzchni i bezpieczeństwo. W tym artykule wymieniono przykłady konkretnych urządzeń do transportu materiałów w głównych kategoriach i wyjaśniono, jak dopasować je do prowadzonej działalności.

Co liczy się jako sprzęt do transportu materiałów?

Sprzęt do transportu materiałów obejmuje dowolne narzędzie, maszynę lub system używany do przenoszenia, przechowywania, kontrolowania i ochrony towarów w obiekcie. Najbardziej powszechna klasyfikacja dzieli go na cztery grupy: sprzęt transportowy, sprzęt do przechowywania i przeładunku, sprzęt do formowania jednostek ładunkowych i systemy inżynieryjne. Każda grupa odpowiada na inną potrzebę operacyjną, a większość obiektów wymaga połączenia wszystkich czterech. Sprzęt transportowy przenosi produkty od przyjęcia przez magazynowanie do wysyłki. Sprzęt do przechowywania przechowuje produkty pomiędzy ruchami. Urządzenia do załadunku jednostek zapewniają porządek i ochronę produktów. Zaprojektowane systemy automatyzują przepływ pomiędzy tymi funkcjami.

Przykłady sprzętu transportowego znalezione w większości magazynów

Sprzęt transportowy to podstawa każdego magazynu lub fabryki. Obejmuje wózki przemysłowe, takie jak wózki paletowe, układarki, wózki widłowe i ciągniki holownicze, a także przenośniki i dźwigi. Wybór zależy od odległości przejazdu, ciężaru ładunku, szerokości korytarza i wymaganej przepustowości.

Ręczny wózek paletowy jest prawdopodobnie najczęstszym przykładem sprzętu do transportu materiałów. Typowa jednostka, np Ręczny wózek paletowy o udźwigu 2500 kg ma udźwig 2500 kg, wytrzymałe stalowe widły i poliuretanowe koła zapewniające płynność ruchu. Idealnie nadaje się do załadunku i rozładunku przyczep, przenoszenia palet po płaskich podłogach i ustawiania ładunków na stanowiskach pracy. Nie wymaga akumulatora ani licencji operatora, a konserwacja ogranicza się do sprawdzania uszczelek i zużycia kół. W przypadku zakładów wykonujących mniej niż 40 palet dziennie często stwierdza się, że ręczny wózek paletowy jest najbardziej opłacalnym punktem wyjścia. W przypadku cięższych cykli pracy elektryczny wózek paletowy zmniejsza zmęczenie operatora i podwaja prędkość jazdy.

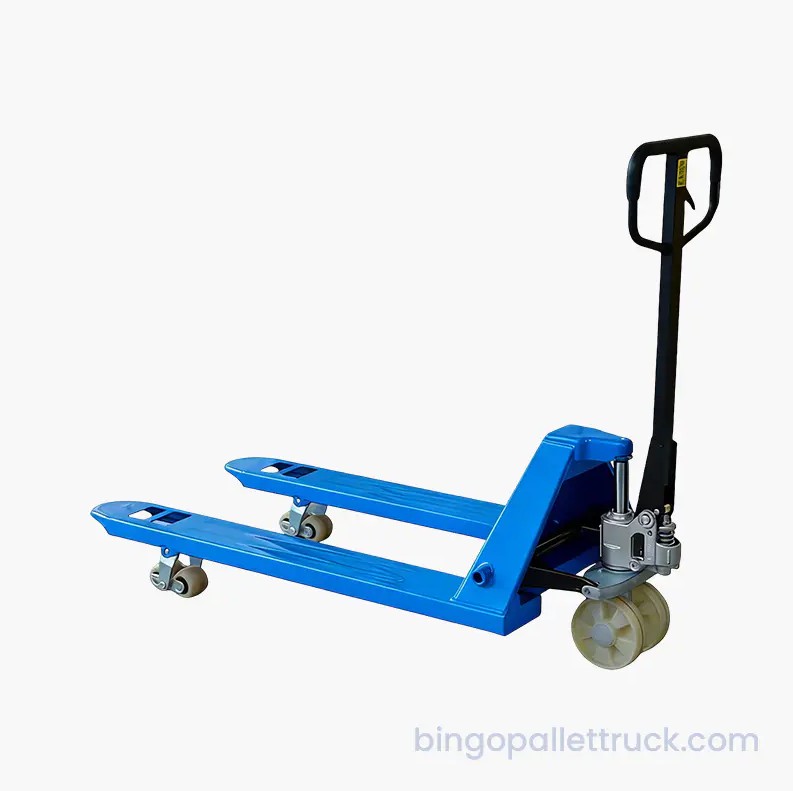

2500kg Hand Pallet Truck Heavy Duty Manual Pallet Jack for Heavy Load Material H

Ręczny wózek paletowy o udźwigu 2500 kg Ręczny wózek paletowy o dużej wytrzymałości do ciężkich materiałów H Yancheng Bingo Machinery Equipment Co., Ltd to chiński ręczny wózek paletowy o udźwigu 2500 kg, ręczny wózek paletowy o dużej wytrzymałości do transportu ciężkich... Zobacz produkt →

Elektryczne wózki podnośnikowe przejmują kontrolę, gdy ładunki muszą zostać podniesione do poziomu regałów. Elektryczny wózek podnośnikowy typu walkie może podnieść 1500 kg na wysokość około 3 metrów. Model z przeciwwagą eliminuje potrzebę stosowania podpór i może obsługiwać większe ładunki w mniejszych przestrzeniach, choć kosztuje więcej. Wózki widłowe to uniwersalna opcja do transportu towarów na paletach, zarówno wewnątrz, jak i na zewnątrz, oferująca udźwig od 1000 kg do 5000 kg.

Typowy koszt wejścia sprzętu transportowego (USD)

Poziomy wykres słupkowy porównuje typowe ceny wejścia dla pięciu rodzajów sprzętu transportowego. Ręczne wózki paletowe to najniższy poziom inwestycji, co czyni je domyślnym wyborem do obsługi ręcznej. Elektryczne wózki paletowe kosztują kilka razy więcej, ale zapewniają większą prędkość i mniejsze obciążenie fizyczne. Układarki i wózki widłowe zwiększają inwestycję, ponieważ obejmują maszty podnoszące, układy hydrauliczne i mocniejsze zespoły trakcyjne. Wykres nie pokazuje całkowitych kosztów posiadania, ponieważ sprzęt elektryczny z biegiem czasu zużywa baterie, ładowarki i części zamienne. Porównanie to wyjaśnia, dlaczego wiele obiektów zaczyna od ręcznych wózków paletowych i stopniowo je modernizuje w miarę wzrostu wolumenu.

Przenośniki obsługują ładunki jednostkowe i elementy sypkie bez kierowcy. Przenośniki taśmowe, rolkowe i łańcuchowe przenoszą kartony, skrzynki i palety pomiędzy strefami. System przenośników jest uzasadniony, gdy wielkość zamówienia przekracza około 500 kartonów na godzinę na stałych ścieżkach. Zmniejsza siłę roboczą i poprawia spójność przepływu, ale zajmuje miejsce na podłodze i jest mniej elastyczny niż sprzęt mobilny.

Przykłady sprzętu do przechowywania i obsługi

Sprzęt do przechowywania obejmuje regały paletowe, systemy półek, palety plastikowe, skrzynki, skrzynki i pojemniki. Pozycje te określają, ile produktu może pomieścić obiekt i jak łatwo jest dostępny ten produkt.

Palety plastikowe są podstawowym przykładem przechowywania. A Paleta z tworzywa sztucznego o wymiarach 1200 x 1000 mm z solidnym blatem wytrzymuje na przykład obciążenia statyczne o wartości kilku ton, jest odporny na wilgoć i chemikalia oraz współpracuje zarówno z podnośnikami paletowymi, jak i regałami. Plastikowe palety pozwalają uniknąć odłamków drewnianych palet i łatwo je czyścić do użytku spożywczego lub farmaceutycznego. W niektórych konstrukcjach można je także układać w gniazda lub układać w stosy, co zmniejsza ilość pustej przestrzeni na paletach podczas logistyki zwrotów. Wielu producentów oferuje regionalne stiardowe rozmiary, dzięki czemu można standaryzować różne trasy eksportu.

Durable 1200x1000mm Solid Top 9 Legs Plastic Pallet for Frequent Shipping Use Ma

Wytrzymała plastikowa paleta o wymiarach 1200 x 1000 mm z 9 nogami, do częstego transportu Yancheng Bingo Machinery Equipment Co., Ltd to chińska trwała, solidna plastikowa paleta o wymiarach 1200 x 1000 mm z 9 nogami i częstymi wysyłkami. Zobacz produkt →

Plastikowe skrzynki i torby służą do przechowywania mniejszych towarów. Plastikowe skrzynki, które można ustawiać jeden na drugim, po napełnieniu oszczędzają miejsce na podłodze, a składane i gniazdowane skrzynki oszczędzają miejsce, gdy są puste. Składana plastikowa skrzynia o pojemności 53 l może pomieścić około 35 kg części lub produktów. Pojemniki dzielące zawierające od 4 do 30 przegródek umożliwiają oddzielenie różnych SKU w jednym pojemniku. Są one szeroko stosowane w liniach produkcyjnych, łańcuchach chłodniczych i dystrybucji detalicznej.

Regały paletowe służą do przechowywania ładunków na paletach w pozycji pionowej. Regały paletowe selektywne to najprostszy i najczęstszy rodzaj regałów paletowych. Regały o podwójnej głębokości zwiększają gęstość, umieszczając ładunki na głębokości dwóch pozycji. Regały wjezdne przechowują produkty na głębszych torach, a regały przepływowe paletowe działają na zasadzie „pierwsze weszło, pierwsze wyszło”. Regały wspornikowe obsługują długie ładunki, takie jak rury i drewno. A Wytrzymałe regały paletowe o dużej wytrzymałości system wykorzystuje pionowe ramy i regulowane belki, aby dostosować się do różnych rozmiarów palet i zapewnia bezpośredni dostęp do każdej palety.

Heavy Duty Selective Pallet Racking Designed with Adjustable Beams for Flexible

Wytrzymałe regały paletowe o dużej wytrzymałości, zaprojektowane z regulowanymi belkami zapewniającymi elastyczność Yancheng Bingo Machinery Equipment Co., Ltd to chińskie regały paletowe o dużej wytrzymałości, zaprojektowane z regulowanymi belkami dla elastycznego przechowywania... Zobacz produkt →

Względna gęstość przechowywania według typu stojaka

Wykres kolumnowy porównuje względną gęstość przechowywania dla pięciu strategii regałów. Regały selektywne, zapewniające bezpośredni dostęp do każdej palety, przechowują najmniejszą liczbę palet na metr kwadratowy, ponieważ przed każdym rzędem potrzebny jest korytarz. Regały o podwójnej głębokości umieszczają palety na głębokości dwóch pozycji i zmniejszają liczbę korytarzy, poprawiając gęstość o około 40 procent. Regały wjazdowe wykorzystują wspólny pas wewnętrzny i jeszcze bardziej zwiększają gęstość, ale są kompatybilne tylko z rotacją zapasów „ostatni na wejściu, pierwszy na wyjściu”. Regały przepływowe palet zapewniają wysoką gęstość i rotację „pierwsze weszło, pierwsze wyszło”, ponieważ palety przemieszczają się na rolkach od tyłu do przodu. Zautomatyzowane systemy przechowywania i wyszukiwania maksymalizują gęstość, całkowicie usuwając normalne korytarze wózków widłowych. Przejście od lewej do prawej na tym wykresie oznacza akceptację wyższej inwestycji początkowej i bardziej złożonej logiki kontroli.

Urządzenia do formowania i pakowania jednostek ładunkowych

Sprzęt do załadunku jednostek utrzymuje przedmioty stabilne i łatwiejsze w obsłudze jako pojedyncza jednostka. Do tej kategorii zaliczają się folie stretch, materiały do spinania, skrzynie paletowe i stabilizatory ładunku.

Folia stretch to najczęstszy sposób zabezpieczenia ładunku na palecie. Folia lana LLDPE, nakładana ręcznie lub maszynowo, rozciąga się wokół ładunku, aby go mocno utrzymać. Na typową paletę potrzeba od 90 do 150 gramów folii, w zależności od wagi ładunku i szerokości folii. Taśma PET zapewnia mocne naprężenie taśmy do dużych ładunków, natomiast taśma PP jest lżejsza i bardziej ekonomiczna w przypadku kartonów. Skrzynie paletowe i kontenery do przewozu luzem łączą podstawę paletową ze składanymi ściankami, co umożliwia transport dużych ilości produktów lub części. Plastikowe zbiorniki na wodę służą do przechowywania i transportu cieczy w warunkach przemysłowych.

Systemy inżynieryjne i przykłady automatyzacji

Zaprojektowane systemy integrują sprzęt, elementy sterujące i oprogramowanie w celu automatycznego przenoszenia i przechowywania towarów. Zautomatyzowany system przechowywania i wyszukiwania (AS/RS) wykorzystuje układnice w wąskich korytarzach do przechowywania palet na kilku poziomach. Systemy wózków wahadłowych przesuwają palety na głębokie korytarze, dzięki czemu są skuteczne w półautomatycznych magazynach o dużym zagęszczeniu. Zautomatyzowane pojazdy kierowane i autonomiczne roboty mobilne przewożą palety lub skrzynki po określonych ścieżkach lub za pomocą czujników pokładowych.

Systemy te pokazują, dlaczego wybór sprzętu zmienia się wraz ze skalą. Obiekt obsługujący mniej niż 200 palet dziennie może polegać na ręcznych wózkach. Od 200 do 800 ruchów flota elektrycznych wózków paletowych i układnic jest zwykle bardziej ekonomiczna. Powyżej 400 do 500 ruchów koszt automatyzacji na ruch spada poniżej kosztu pracy ręcznej, a okres zwrotu staje się akceptowalny.

Koszt przeniesienia palety w porównaniu z dzienną ilością

Wykres liniowy porównuje koszt przeniesienia palety w przypadku operacji ręcznej i systemu zautomatyzowanego przy różnych dziennych ilościach. Linia ręczna pozostaje prawie płaska, ponieważ godziny pracy rosną mniej więcej proporcjonalnie do objętości. Zautomatyzowana linia zaczyna się wyżej, ponieważ system ponosi stałe koszty sprzętu, oprogramowania i konserwacji. Obie linie krzyżują się przy około 400 ruchach palet dziennie. Poniżej tego punktu sprzęt ręczny jest bardziej ekonomiczny. Powyżej zautomatyzowany sprzęt staje się tańszy w przeliczeniu na ruch. To połączenie pomaga menedżerowi zdecydować, kiedy zainwestować w automatyzację, zamiast po prostu dodawać więcej pracowników.

Jak wybrać odpowiedni sprzęt do transportu materiałów

Wybór sprzętu wymaga dopasowania sprzętu do produktu, budynku i procesu. Zacznij od charakterystyki ładunku, takiej jak waga, wymiary, kruchość oraz to, czy produkt jest na paletach, czy luzem. Następnie rozważ układ obiektu: szerokość korytarza, stan podłogi, wysokość drzwi i konfigurację regałów. Wielkość operacyjna określa, czy uzasadnione jest stosowanie sprzętu ręcznego, zasilanego czy zautomatyzowanego. Wreszcie, wymogi bezpieczeństwa mają znaczenie, ponieważ wózek widłowy pracujący w obszarze, w którym występuje duży ruch pieszych, wymaga dodatkowych zabezpieczeń. Aby uzyskać szczegółowe wytyczne branżowe, rozwiązania w zakresie łańcucha dostaw w produkcji and rozwiązania logistyczne w zakresie handlu elektronicznego i magazynowania oferują praktyczne punkty wyjścia.

Szybkie informacje dotyczące wyboru typowych scenariuszy magazynowych. Przedziały kosztów są przybliżone w USD.
Scenariusz	Polecany sprzęt	Typowa pojemność	Zakres kosztów
Paleta z płaską podłogą przemieszcza się poniżej 40 dziennie	Ręczny wózek paletowy	2000 do 2500 kg	800 do 1500 dolarów
Częste przemieszczanie palet na duże odległości	Elektryczny wózek paletowy	2000 do 3000 kg	3500 do 8000 dolarów
Podniesienie na pierwszy poziom regału	Układarka półelektryczna	1500 do 2000 kg	3000 do 6000 dolarów
Podnoszenie do poziomów regałów od 3 do 5 m	Układarka elektryczna	1000 do 2000 kg	8 000 do 18 000 dolarów
Mieszane duże obciążenia wewnętrzne i zewnętrzne	Wózek widłowy	1000 do 5000 kg	18 000 do 50 000 dolarów
Chłodnie o dużej gęstości	Wjazd or shuttle racking	Na pozycję paletową	Oparte na projekcie
Centrum dystrybucyjne o dużej przepustowości	System AS/RS	Ponad 1000 miejsc paletowych	Oparte na projekcie

Porównanie możliwości sprzętu

Wykres radarowy porównuje trzy reprezentatywne klasy sprzętu do transportu materiałów w oparciu o pięć kryteriów wyboru. Ręczny wózek paletowy osiąga najwyższe wyniki pod względem przystępności cenowej i elastyczności, ponieważ jest niedrogi i można nim dojechać niemal wszędzie, ale ma niską przepustowość i oszczędność miejsca. Elektryczny układarka stanowi złoty środek, zapewniając przyzwoitą elastyczność, umiarkowaną przepustowość, większe bezpieczeństwo i rozsądne wykorzystanie przestrzeni. Zautomatyzowany system przechowywania i wyszukiwania dominuje w zakresie przepustowości i wykorzystania przestrzeni, ale jego wysoki koszt początkowy i stała instalacja ograniczają jego przystępność cenową i elastyczność. Wykres radarowy pokazuje, że żaden typ sprzętu nie wygrywa w każdym kryterium. Większość operacji wymaga połączenia, na przykład wykorzystania AS/RS do gęstego przechowywania, przy jednoczesnym korzystaniu z ręcznych wózków widłowych do odbioru i wysyłki. Praktycznym podejściem jest określenie dwóch lub trzech najważniejszych kryteriów i wybranie sprzętu, który dobrze je spełnia.

Końcowe przemyślenia na temat przykładów sprzętu do transportu materiałów

Żaden pojedynczy przykład sprzętu do transportu materiałów nie pasuje do każdego magazynu. Powyższe przykłady pokazują, że każde urządzenie rozwiązuje określoną część przepływu materiału: przenoszenie, magazynowanie, formowanie ładunków i automatyzację. Zacznij od jasnego obrazu rozmiarów ładunków, dziennej przepustowości, ograniczeń konstrukcyjnych i budżetu. Następnie wybierz sprzęt, który pasuje do najbardziej obciążonego wąskiego gardła i zaplanuj kolejny etap rozwoju. Jeśli planujesz nowy magazyn lub rozbudowujesz już istniejący, przegląd dostępnych opcji na podstawie przykładów wyposażenia pomoże Ci uniknąć zarówno nadmiernego zakupu, jak i zaniżenia specyfikacji. Decyzje, które podejmiesz dzisiaj, powinny pozostać przydatne nawet w przypadku skalowania Twojej działalności.
