Sprzęt do transportu materiałów o dużej wytrzymałości: wartości znamionowe, regały i przewodnik doboru

Pojedyncza paleta z obrobionymi odlewami może ważyć 1200 kg i nikt nie chce jej dwa razy przenosić ręcznie. Gdy ładunek jednostkowy przekroczy około 1,5 tony, pytanie dotyczące zakupu zmienia się z tego, który wózek jest najtańszy, na kombinację ciężarówki, palety, regałów i opakowań, która zapewni stabilność, przemieszczanie i kontrolę ładunku przez dekadę. To połączenie właśnie oznacza ciężki sprzęt do transportu materiałów.

Wniosek jest pierwszy, ponieważ zmienia sposób pisania specyfikacji. Wydajność przy dużych obciążeniach jest cechą całego systemu, a nie samej maszyny. Elektryczny wózek podnośnikowy o masie 2000 kg w połączeniu ze słabą platformą paletową lub zbyt długą belką regałową ulegnie awarii szybciej niż lżejszy wózek widłowy pracujący w dobrze dopasowanej przestrzeni. Masa ładunku, środek ciężkości ładunku, stan podłogi i częstotliwość cykli decydują o wyniku, a każdy z nich wymaga sprawdzenia przed podpisaniem zamówienia.

Co oznacza „Heavy Duty” w praktyce

Dostawcy podają udźwig w kilogramach, ale w jednej ocenie ukrywają się trzy zmienne: jak daleko ładunek znajduje się od nasady wideł, jak równomiernie jest on rozłożony na pokładzie oraz ile razy w ciągu zmiany jest przemieszczany. Ładunek o masie 1500 kg na kompaktowej palecie o wymiarach 1200 na 1000 mm jest łatwiejszy w obsłudze niż ta sama masa w długiej stalowej skrzyni, ponieważ środek ciężkości ładunku przesuwa się do przodu, a wraz z nim rośnie moment zginający masztu i podwozia. Podział obowiązków pozwala uporządkować tę rozmowę przed wizytą u sprzedawcy.

Dwie liczby zasługują na więcej uwagi niż ocena z nagłówka. Pierwszym z nich jest środek ciężkości wydrukowany na tabliczce znamionowej, ponieważ pojemność użytkowa zmniejsza się w miarę przesuwania się środka ciężkości na zewnątrz. Drugie to obciążenie punktowe, jakie musi wytrzymać podłoga, ponieważ stojąca ciężarówka o masie 3000 kg z ciężkim akumulatorem może przecisnąć kilka ton przez jedno koło.

Cztery rodziny niosące ciężkie ładunki

Cztery rodziny sprzętu pokrywają prawie wszystkie wymagania dotyczące ciężkich zastosowań, a projekt staje się kosztowny, jeśli jeden z nich zostanie potraktowany później.

Podnoszenie i przenoszenie

Ręczne wózki paletowe o udźwigu 2000 kg, 2500 kg i 3000 kg obsługują większość ładunków na paletach w produkcji i dystrybucji. Poza tym zadania przejmują jednostki zasilane: elektryczne wózki paletowe typu walkie i stojące obsługują od 2000 kg do 3000 kg, podczas gdy elektryczne wózki podnośnikowe obejmują modele walkie o udźwigu 500 kg do maszyn stojących o udźwigu 3000 kg. Praktyczny podział nie dotyczy samej masy, ale odległości przesuwu i wysokości podnoszenia. Przenoszenie 2000 kg przez dok na trzydzieści metrów to zadanie wykonywane przez wózek paletowy, natomiast podnoszenie tej samej palety na poziom belki o wysokości 4500 mm to zadanie polegające na układaniu ładunku lub wózku wysokiego składowania.

Platformy ładunkowe

Paleta pod ładunkiem często ogranicza system, zanim zrobi to ciężarówka. Jednoczęściowa formowana paleta rozkłada obciążenia punktowe na prowadnice i pokład, dzięki czemu skrzynia o masie 1200 kg, która wgniata cienki drewniany pokład, bezpiecznie przemieszcza się po odpowiednio dobranej plastikowej platformie. Modele dwustronne mają drugi pokład, dzięki czemu paletę można przenosić z każdej strony, co ma znaczenie, gdy ten sam ładunek jest układany jednego dnia, a następnego jest pobierany za pomocą innego sprzętu. Wymiary są na drugim miejscu, ponieważ paleta o wymiarach 1200 na 1000 mm pasuje do najszerszego zakresu standardowych rozmiarów regałów i wideł, podczas gdy formaty regionalne, takie jak 1200 na 800 mm i 1100 na 1100 mm, wymagają dopasowanego wyposażenia.

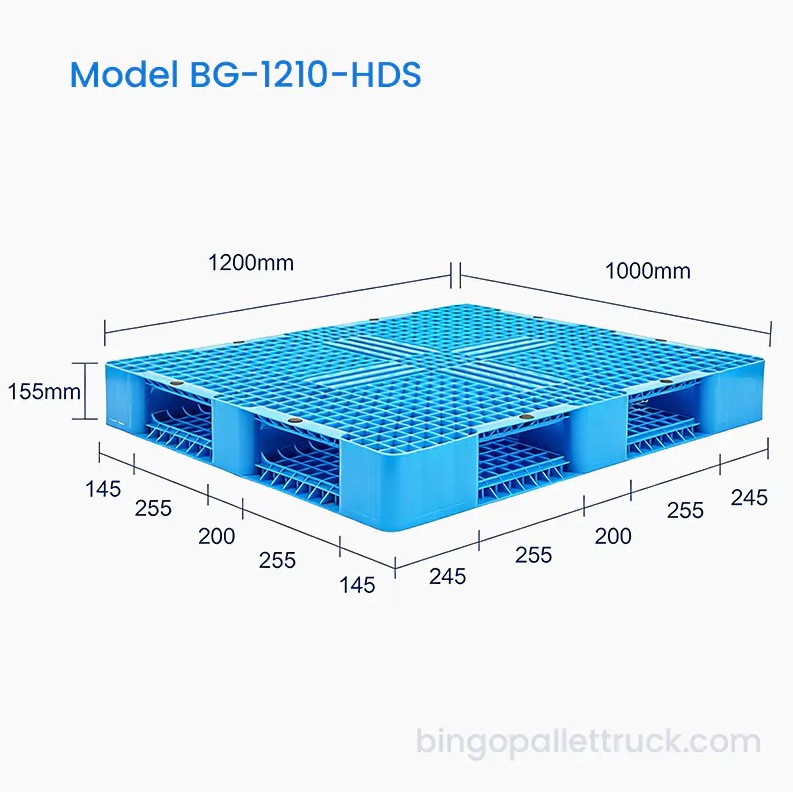

Dwustronna paleta z tworzywa sztucznego o wymiarach 1200 x 1000 mm dla logistyki ciężkiej Dwustronna paleta z tworzywa sztucznego o dużej wytrzymałości BG-1210-HDS jest dostosowana do systemów regałów wysokiego składowania i magazynów automatycznych. Rozmiar 1200×1000×155mm, obsługuje obciążenie dynamiczne 2000kg... Zobacz produkt →

Struktury magazynowe i scalanie

Regały niosą ze sobą statyczną połowę ciężkich ładunków. Selektywne regały paletowe pozostają rozwiązaniem domyślnym, ponieważ każda paleta jest bezpośrednio dostępna, ale gęstość szybko się poprawia, gdy systemy wjazdu, wypychania, przepływu palet lub transportu wahadłowego zastępują pasy o pojedynczej głębokości. Pomijając konstrukcję, nośność belki, limity ugięcia i nośność ramy na poziom należy sprawdzić w odniesieniu do najcięższej palety we flocie, a nie do przeciętnej. Opakowanie zamyka obieg: folia stretch i taśmy PET lub PP utrzymują kwadratowy ładunek ułożony w stos, co pozwala na podnoszenie, obracanie i odkładanie jednostki o masie 1400 kg bez zrzucania warstw.

Nośność w różnych klasach sprzętu

Te zakresy to zakresy katalogowe, a nie maksymalne, do jakich może dojść maszyna przy korzystnym środku obciążenia. Ręczne wózki paletowe, elektryczne wózki paletowe typu walkie i elektryczne wózki paletowe ze stojakiem – wszystkie osiągają maksymalną masę 3000 kg, co stanowi praktyczny pułap dla tej klasy sprzętu. Półelektryczne wózki podnośnikowe są umieszczone niżej, o masie od 1500 kg do 2000 kg, ponieważ operator w dalszym ciągu zapewnia wysiłek związany z podróżowaniem. Elektryczne wózki podnośnikowe obejmują najszerszy zakres, od jednostek 500 kg dla lekkich kartonów po modele o masie 2000 kg, natomiast elektryczne wózki podnośnikowe zaczynają się od 1000 kg i osiągają 3000 kg. Dwie maszyny, które w ofercie wyglądają niemal identycznie, mogą zatem różnić się sześciokrotnie wydajnością, dlatego też tabliczka znamionowa ma większe znaczenie niż nazwa modelu.

Jak wybór regałów zmienia gęstość przechowywania

Regały paletowe o dużej wytrzymałości, zaprojektowane z regulowanymi belkami dla elastycznego przechowywania Ar Ten wytrzymały, selektywny system regałów paletowych został zaprojektowany z myślą o optymalnej wydajności przechowywania w magazynie. Wykonany ze stali walcowanej na zimno, posiada regulowaną belkę... Zobacz produkt →

Gęstość składowania to liczba najczęściej zaniżona w przypadku projektów o dużym obciążeniu, a wybór regałów może zwielokrotnić liczbę pozycji palet dostępnych na tym samym piętrze. Przedstawione liczby są orientacyjnymi wartościami planistycznymi dla 1000 metrów kwadratowych powierzchni użytkowej regałów i nie stanowią gwarancji dostawcy. Regały selektywne znajdują się na najniższym końcu, ponieważ każdy korytarz pozostaje otwarty, zapewniając bezpośredni dostęp do każdej palety. Systemy o podwójnej głębokości, typu push-back i przepływu palet odzyskują część przestrzeni w korytarzu, a systemy wjazdowe i wahadłowe jeszcze bardziej zwiększają gęstość. Zautomatyzowane składowanie i pobieranie osiąga najwyższą wartość, ponieważ korytarz kurczy się do wymiarów maszyny, ale handel polega na dostępie: im gęstszy system, tym mniej palet można pobrać niezależnie.

Dlaczego dyscyplina konserwacji się opłaca

Przestoje to moment, w którym sprzęt ciężki zyskuje lub traci swoją reputację. Wykres porównuje skumulowany nieplanowany przestój pojedynczej jednostki objętej planową konserwacją z podejściem „od uruchomienia do awarii” w ciągu pięciu lat. Obie linie zaczynają od poziomu, ponieważ nowe maszyny rzadko ulegają awariom, ale w trzecim roku różnica wynosi około dwudziestu godzin, a w piątym sięga około sześćdziesięciu. Godziny te obejmują oczekiwanie na części, przekazywanie ładunków do sprawnej ciężarówki i zmianę harmonogramu zmiany w zależności od maszyny, więc rzeczywisty koszt znacznie przewyższa fakturę za naprawę. Program obejmujący uszczelnienia hydrauliczne, zużycie kół i rolek, dyscyplinę ładowania akumulatora oraz kontrolę zębatki zapobiega pogłębianiu się szczeliny, co jest tym samym wzorcem opisanym w naszej nocie na temat modernizacja sprzętu magazynowego i logistycznego w celu uzyskania lepszej wydajności operacyjnej .

Porównanie trzech konfiguracji o dużej wytrzymałości

Żadna pojedyncza konfiguracja nie spełnia wszystkich kryteriów, dlatego porównanie przeprowadzane jest w formie profilu, a nie wyniku. Flota elektrycznych wózków paletowych współpracujących z regałami selektywnymi wyróżnia się elastycznością i łatwością konserwacji, ponieważ każdy korytarz pozostaje otwarty, a jedna maszyna może obsłużyć cały budynek. Regały o dużej gęstości poprawiają efektywność wykorzystania przestrzeni i przepustowość, ale zmniejszają elastyczność, ponieważ można dotrzeć do mniejszej liczby palet bez konieczności przesuwania innych. Zautomatyzowany system wahadłowy przoduje pod względem gęstości i przepustowości, a jednocześnie osiąga najniższe koszty początkowe i elastyczność. Ładowność różni się znacznie mniej w przypadku trzech opcji, niż spodziewa się większość kupujących, ponieważ konstrukcja regałów i palet zwykle określa sufit, a nie ciężarówkę.

Szczegóły specyfikacji, które decydują o powodzeniu projektu

Specyfikacje zwykle nie uwzględniają szczegółów, a nie wydajności. Poniższe kontrole pozwalają wykryć większość problemów pojawiających się podczas odbioru technicznego, a nie na etapie wyceny.

• Środek ciężkości ładunku: układarka o udźwigu 3000 kg przy wysokości 600 mm może mieć znacznie niższą wartość przy wysokości 900 mm, dlatego w zapytaniu należy podać rzeczywisty środek ciężkości ładunku.
• Stan podłogi: sprawdzić nośność płyty w porównaniu z obciążeniem punktowym całkowicie obciążonego koła i uwzględnić połączenia, szczeliny dylatacyjne i spadki drenażowe.
• Szerokość korytarza: szerokość korytarza roboczego to szerokość wózka plus zwis ładunku i margines sterowania, a nie sama szerokość wózka.
• Ugięcie belki: sprawdź dopuszczalne ugięcie dla rzeczywistej rozpiętości i najcięższej palety, a nie przeciętnej palety.
• Długość wideł w stosunku do głębokości palety: widły powinny obsługiwać większość głębokości palety, w przeciwnym razie platforma ugina się pod obciążeniem i powoduje zmęczenie płoz.
• Bateria i ładowanie: potwierdź długość zmiany, dostępne okna ładowania i to, czy ładowanie okazjonalne pasuje do schematu pracy.

Elektryczny wózek podnośnikowy EPS o udźwigu 3000 kg dla logistyki Odległość środka obciążenia Zobacz produkt →

Jeśli kilka takich kontroli zmierza w różnych kierunkach, plan etapowy zwykle przewyższa jeden duży zakup. Najpierw zakup sprzętu do obsługi, sprawdzenie cyklu pracy przy rzeczywistych ładunkach, a następnie dodanie regałów o dużej gęstości lub automatyzacji, aby kapitał był dostosowany do zmierzonej przepustowości; nasz rozwiązania w zakresie łańcucha dostaw w produkcji postępuj dokładnie według tej kolejności w przypadku fabryk i miejsc montażu.

Wytrzymały sprzęt do transportu materiałów to raczej ścieżka ładunku niż kategoria produktu. Ładunek zaczyna się na palecie, przemieszcza się na ciężarówce, opiera się na belce i pozostawia połączone folią lub taśmą; każde ogniwo ma tę samą masę, a najsłabsze ogniwo określa rzeczywistą pojemność systemu. Dopasuj cztery rodziny do zmierzonego cyklu pracy, zachowaj uczciwe obciążenie środka ciężkości i podłogi, a sprzęt wytrzyma dłużej niż układ magazynu, który skłonił do zakupu.
