Ręczny sprzęt do transportu materiałów: praktyczny przewodnik zakupów dla magazynów

Paleta o masie 900 kg z towarami w butelkach znajduje się osiem metrów od drzwi rampy załadunkowej. Jeden operator, jeden ręczny wózek paletowy, czterdzieści ruchów na jednej zmianie. Ten scenariusz decyduje prawie o wszystkim, który sprzęt do ręcznego transportu materiałów powinien znaleźć się na podłodze: szczytowa masa ładunku określa minimalny udźwig znamionowy, osiem metrów określa, jak duża część zmiany dotyczy pchania i ciągnięcia, a czterdzieści powtórzeń decyduje, jak szybko zmęczenie zamienia się w uraz barku lub dolnej części pleców.

Wniosek nasuwa się pierwszy, bo nie jest skomplikowany. O decyzji decydują trzy liczby: maksymalna masa ładunku, odległość przejazdu w jedną stronę i wymagana wysokość podnoszenia. Wszystko inne, od materiału kół i geometrii uchwytów po stan podłogi i typ palety, albo potwierdza te trzy liczby, albo cicho im zaprzecza.

Co liczy się jako sprzęt do ręcznego transportu materiałów

Ręczny sprzęt do transportu materiałów to dowolne urządzenie, które podnosi, przesuwa lub ustawia ładunek jednostkowy przy użyciu ludzkiego wysiłku podczas jazdy, bez napędzanego silnika jezdnego. Samo podnoszenie jest często wspomagane przez układ hydrauliczny lub element mechaniczny, ale operator zapewnia ruch i utrzymuje ładunek pod kontrolą.

• Ręczne wózki paletowe o udźwigu od 2000 kg do 2500 kg, z pompą hydrauliczną podnoszącą paletę na wysokość od 85 mm do 200 mm nad podłogę.
• Ręczne układarki o udźwigu około 1000 kg, z możliwością umieszczenia palety na belce regałowej lub antresoli za pomocą masztu i pompy ręcznej lub pedału nożnego.
• Wózki workowe i wózki ręczne o udźwigu od 150 kg do 300 kg, przydatny do pudeł, toreb i beczek na trasach, do których nie może dotrzeć wózek paletowy.
• Wózki platformowe i klatkowe o udźwigu od 250 kg do 500 kg, najlepszy do mieszanych kartonów i pudeł na torby, które nigdy nie dotykają palety.
• Uchwyty do bębnów, łyżwy i rolki o udźwigu od 300 kg do 500 kg, stosowany do pojedynczych bębnów, szpul linowych i jednorazowych ruchów maszyn.

Słowo instrukcja opisuje sposób przemieszczania się sprzętu, a nie sposób podnoszenia ładunku. To rozróżnienie ma znaczenie w momencie zakupu. Ręczny wózek paletowy o masie 2500 kg, który łatwo się toczy, gdy jest pusty, może być trudny do zatrzymania, gdy jest całkowicie załadowany na platformie przeładunkowej o niewielkim nachyleniu.

Cztery liczby, które decydują o wyborze

1. Szczytowa masa ładunku, a nie średnia masa ładunku

Nośność znamionowa jest maksymalna dla poziomej, nieuszkodzonej podłogi z ładunkiem umieszczonym centralnie. Prawdziwe ładunki rzadko są wyśrodkowane, często układane są wysoko w stosach, a czasami leżą na palecie z popękaną deską. Zakupy przy 100% obciążenia szczytowego nie pozostawiają żadnego marginesu, dlatego większość zespołów magazynowych określa 20–30% zapasu w przypadku najcięższego rutynowego ruchu.

2. Odległość podróży w jedną stronę

Ręczny wózek paletowy o długości poniżej około 15 metrów jest zwykle najszybszą i najtańszą opcją, ponieważ nie trzeba ładować akumulatora ani budować stanowiska ładowania. Od 15 do 30 metrów koszt pracy na przesunięcie zaczyna rosnąć. Powyżej 30 metrów i powyżej około 60 ruchów na zmianę arytmetyka generalnie przesuwa się w stronę sprzętu zasilanego, dlatego też odległość w specyfikacji podaje się przed numerem modelu.

3. Wysokość podnoszenia i liczba powtórzeń

Jeżeli paleta musi prześwitywać podłogę na odległość jedynie 100 mm, wystarczy wózek paletowy. Jeśli musi wylądować na drugiej belce regału na wysokości 1800 mm, ładunek musi zostać podniesiony, przytrzymany i ustawiony, co przenosi wymóg do klasy układarki. Licz powtórzenia równie dokładnie, jak ciężar: 200 podniesień po 5 kg na zmianę i 20 podniesień po 50 kg na zmianę wiąże się z bardzo różnymi profilami ryzyka dla tej samej osoby.

4. Stan podłoża, zboczy i trasy

Opór toczenia wzrasta w przypadku szorstkiego betonu, złączy dylatacyjnych, płyt doków, ramp i gruzu. Ciężarówka potrzebująca siły 20 N do poruszania się po polerowanym betonie może potrzebować trzy lub cztery razy większej siły na zużytej rampie. Przed podpisaniem zamówienia przejedź całą trasę załadowaną ciężarówką, przy najcięższym ładunku i w najbardziej ruchliwej porze dnia.

W przypadku ładunków do 2500 kg na równym betonie standardowy ręczny wózek paletowy pozostaje koniem pociągowym w tej kategorii i zwykle zajmuje pierwszą pozycję na liście.

Ręczny wózek paletowy o udźwigu 2500 kg Ręczny wózek paletowy o dużej wytrzymałości do transportu ciężkich ładunków Jesteś tutaj: Produkty / Ręczny wózek paletowy / Ręczny wózek paletowy 2500kg Ręczny wózek paletowy o dużej wytrzymałości do transportu ciężkich ładunków Zobacz produkt →

Pojemność znamionowa popularnych urządzeń ręcznych

Powyższy wykres porównuje opublikowany udźwig znamionowy ręcznych urządzeń transportowych najczęściej spotykanych na tej samej podłodze magazynu. Ręczne wózki paletowe plasują się w najwyższej klasie wagowej i wynoszą 2500 kg, ponieważ ładunek jest przewożony na palecie wspartej szerokimi widłami i dwoma lub czterema rolkami załadowczymi. Ręczne wózki podnośnikowe zmniejszają ciężar do około 1000 kg, a redukcja ta nie jest przypadkowa: im wyżej należy podnieść ładunek, tym bardziej maszt i podstawa muszą wytrzymać przewrócenie. Wózki platformowe, wózki bębnowe i wózki workowe mieszczą się w przedziale od 250 kg do 500 kg, gdzie ładowność jest ograniczona rozmiarem pokładu, średnicą kół i siłą pchania operatora. Oddzielna zdolność odczytu może wprowadzać w błąd, ponieważ ciężarówka o masie 2500 kg nadal wymaga jednej osoby do uruchomienia, kierowania i zatrzymywania całej poruszającej się masy. Zawsze sprawdzaj liczbę na tabliczce konkretnego modelu, ponieważ ten sam rozmiar nominalny jest często budowany w wersjach lekkich, średnich i ciężkich.

Siła pchania rośnie szybciej niż ładunek

Dwie krzywe pokazują, jak siła potrzebna do utrzymania toczenia wózka paletowego rośnie wraz z ładunkiem w dwóch różnych warunkach kół i łożysk. Obie linie obliczono na podstawie prostego modelu oporu toczenia przy masie ciężarówki wynoszącej 80 kg, więc liczby bezwzględne będą się zmieniać w zależności od jakości podłogi i rodzaju opony, ale kształt krzywych nie ulegnie zmianie. Dolna krzywa przedstawia koła o dużej średnicy pracujące na precyzyjnych łożyskach, gdzie współczynnik oporu utrzymuje się w pobliżu 0,012. Górna krzywa przedstawia małe, twarde koła na bardziej nierównej powierzchni, gdzie współczynnik może osiągnąć 0,03, czyli ponad dwukrotnie. Przy ładunku 250 kg różnica między nimi wynosi około 30 N, czego większość operatorów nie zauważy. Przy 1500 kg różnica zwiększa się do znacznie ponad 150 N i jest to punkt, w którym ciężarówka przestaje wydawać się ciężka i zaczyna być trudna w sterowaniu. W wielu programach dotyczących ergonomii wewnętrzny pułap dla ciągłego pchania wynosi około 200 N, zatem wózek zapewniający wygodę przy połowie obciążenia może przekroczyć limit przy pełnym obciążeniu, dlatego też specyfikacja kół zasługuje na taką samą uwagę, jak udźwig znamionowy.

Koszt ruchu zmienia się wraz z odległością

Ten pogrupowany wykres kolumnowy porównuje względny wskaźnik kosztów na ruch palety w przypadku obsługi ręcznej, półelektrycznej i całkowicie elektrycznej w trzech zakresach odległości. Liczby pochodzą z ilustracyjnego modelu planowania, a nie ze studium kosztów, ale kształt kolumn odzwierciedla rzeczywiste zachowanie trzech opcji na powierzchni magazynu. Ręczna obsługa jest najtańsza na krótkich dystansach, ponieważ nie ma ceny zakupu, wymiany baterii ani instalowania infrastruktury do ładowania. Wskaźnik kosztów następnie gwałtownie rośnie, ponieważ każdy dodatkowy metr jest opłacany czasem pracy operatora i nagromadzonym zmęczeniem. Opcje półelektryczne i elektryczne zaczynają się od wyższych kosztów, ponieważ koszty inwestycyjne i konserwacja obciążają przód, ale ich koszt na ruch pozostaje stosunkowo stały w miarę wzrostu odległości. Crossover zwykle ląduje na wysokości od 15 do 30 metrów i dociera wcześniej, gdy tempo pracy jest wysokie, gdy zmiana pracuje przez całą dobę lub gdy na trasie znajduje się rampa.

Porównanie opcji ręcznych obok siebie

Wykres radarowy ocenia trzy popularne urządzenia ręczne na podstawie pięciu kryteriów, które zwykle decydują o zakupie. Udźwig sprzyja ręcznemu wózkowi paletowemu, który na szerokich widłach przewozi ładunki na paletach o masie do 2500 kg. Dostęp do wąskich korytarzy sprzyja wózkowi platformowemu, który obraca się przy mniejszym promieniu i wsuwa się między stojakami regałowymi łatwiej niż wózek paletowy z długimi widłami. Niski koszt początkowy znajduje się blisko wózka i wózka paletowego, podczas gdy ręczny wózek podnośnikowy znajduje się nieco z tyłu, ponieważ maszt, nogi podstawy i układ hydrauliczny zwiększają ilość materiału i kosztują. Wózek zdecydowanie wygrywa przy niewielkim wysiłku operatora, ponieważ umiarkowane obciążenie kartonu na czterech obrotowych kółkach nie wymaga wiele od osoby pchającej. Niskie koszty utrzymania są zasadniczo podobne we wszystkich trzech modelach, ponieważ żaden z nich nie wymaga do serwisu akumulatora, silnika napędowego ani płyty sterującej. Wspólne odczytanie trzech kształtów wyjaśnia, dlaczego floty mieszane są normalne: żadne pojedyncze urządzenie nie wygrywa na każdej osi, a prawidłowa odpowiedź to zazwyczaj kombinacja dopasowana do zadania.

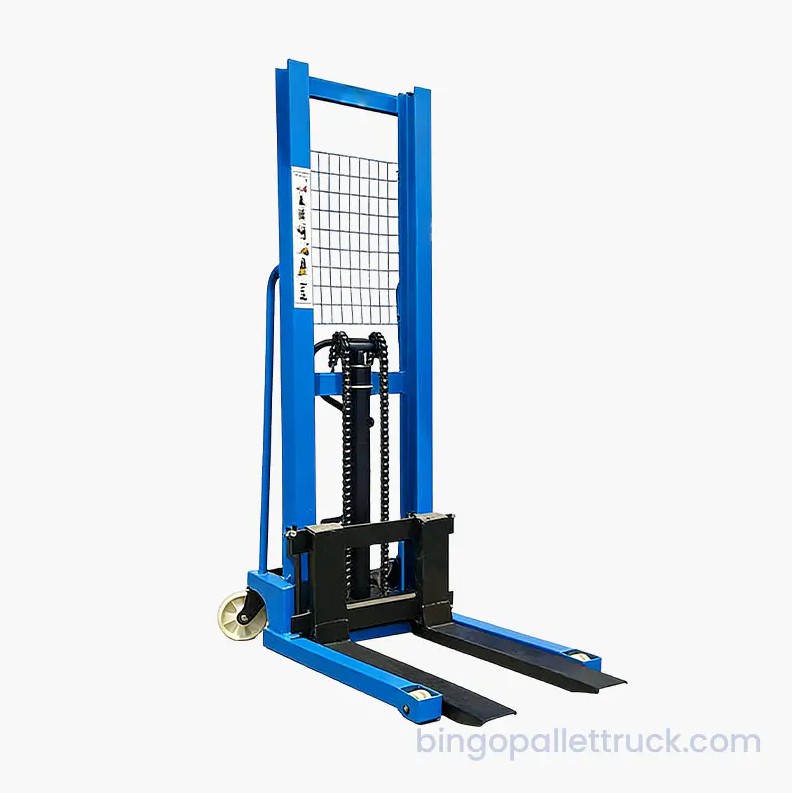

Tam, gdzie ładunek musi zostać podniesiony, a nie po prostu przeniesiony, ręczna układarka wypełnia lukę pomiędzy wózkiem paletowym a jednostką napędzaną, a modele z regulowanymi widłami obsługują więcej niż jeden rozmiar palety bez dodatkowych osprzętów.

Ręczny wózek podnośnikowy o udźwigu 1000 kg z regulowanymi widłami do palet o różnych rozmiarach Jesteś tutaj: Produkty / Wózek ręczny / Wózek ręczny o udźwigu 1000 kg z regulowanymi widłami do palet o różnych rozmiarach Zobacz produkt →

Nie zapomnij o jednostce ładunkowej znajdującej się pod spodem

Sprzęt przyciąga uwagę, ale paleta lub pojemnik pod spodem decyduje o tym, jak stabilny i jak ciężki jest w rzeczywistości przewóz. Plastikowa paleta o standardowych wymiarach 1200 na 1000 mm waży ułamek porównywalnej palety drewnianej, co zmniejsza całkowitą masę, jaką operator musi uruchamiać, sterować i zatrzymywać podczas każdej podróży. Konstrukcje z możliwością gniazdowania i układania w stosy zmieniają również obraz przechowywania: pusta paleta z możliwością gniazdowania zajmuje kilka centymetrów wysokości stosu zamiast pełnej pozycji palety. Rodzaj tarasu również ma znaczenie, ponieważ solidny blat zapobiega wypadaniu małych kartonów i luźnych części przez deski, podczas gdy taras kratowy odprowadza wodę i waży mniej. Sprawdź, czy paleta jest przystosowana do regału, na którym będzie ustawiona, ponieważ wejście odpowiednie do układania na podłodze może nie pasować do ładunku wspartego na belkach. Dopasowanie palety do wózka, regału i produktu jest zazwyczaj najtańszym dostępnym ulepszeniem niezawodności.

Wytrzymała plastikowa paleta o wymiarach 1200 x 1000 mm z solidnym blatem i 9 nogami do częstego transportu Ta plastikowa paleta z płaską górą o wymiarach 1200 x 1000 x 140 mm to solidne i ekonomiczne rozwiązanie dla operacji magazynowych o średnich i dużych obciążeniach. Wykonany z wytrzymałego HDPE, zapewnia... Zobacz produkt →

Krótka lista kontrolna wyboru

1. Zważ najcięższy pojedynczy ładunek, a nie średni, i dodaj 20 do 30 procent przestrzeni nad głową.
2. Zmierz najdłuższą podróż w jedną stronę i policz liczbę ruchów na zmianę.
3. Potwierdź najwyższy punkt podnoszenia, w tym dowolną belkę regałową lub poziom antresoli.
4. Sprawdź trasę pod kątem złącz dylatacyjnych, progów, ramp, płyt doków i gruzu.
5. Sprawdź jednostkę ładunkową: rozmiar palety, rodzaj platformy, stan i kompatybilność z regałem.
6. Sprawdź udźwig znamionowy, typ koła i układ hamulców na rzeczywistej tabliczce modelu.
7. Szkolić operatorów w zakresie uruchamiania, zatrzymywania, kontroli nachylenia i codziennych kontroli przed użyciem.

Kiedy ręczna obsługa przestaje mieć sens

Gdy trasa ma długość około 30 metrów, wykonuje ponad 60 ruchów na zmianę lub obejmuje powtarzające się podnoszenia powyżej 1500 mm, kategoria ręczna przestaje być ekonomicznym rozwiązaniem. Zwykle postęp przebiega od ręcznego wózka paletowego do półelektrycznego wózka podnośnikowego, a następnie do sprzętu zasilanego, takiego jak elektryczny wózek paletowy . Tę samą logikę stosuje się na poziomie systemu, gdzie ciężarówki, regały i kontenery są wspólnie określane dla konkretnej branży, jak przedstawiono w przeglądzie rozwiązań w zakresie produkcyjnego łańcucha dostaw. Przejście na sprzęt zasilany nie jest porażką podejścia ręcznego; jest to po prostu punkt, w którym zmienia się arytmetyka.

Ręczny sprzęt do transportu materiałów nagradza prosty proces specyfikacji. Zważ najcięższy ładunek, zmierz najdłuższą podróż w jedną stronę, potwierdź najwyższy punkt podnoszenia, a następnie przejdź trasę z całkowicie załadowaną ciężarówką. Jeśli wybrane urządzenie nadal pozostawia operatorowi wystarczającą kontrolę, aby zatrzymać poruszającą się paletę na zboczu, wybór prawdopodobnie jest słuszny. Jeśli tak się nie stanie, następny krok w tym zakresie będzie kosztować znacznie mniej niż pojedynczy uraz pleców, upuszczenie palety lub uszkodzony regał.
