Ochrona regałów paletowych wózków widłowych: praktyczny przewodnik dotyczący zapobiegania uszkodzeniom magazynu

Podczas rutynowej kontroli w centrum dystrybucyjnym kierownik magazynu zauważył małe wgniecenie na dolnym kołnierzu stojaka regału paletowego. W zatoce nie było żadnego ładunku, więc wgniecenie uznano za kosmetyczne. Trzy tygodnie później wózek widłowy przejeżdżający po tej samej kolumnie spowodował wygięcie wgniecionej części, w wyniku czego cała grupa palet upadła na podłogę. Tak zwykle dochodzi do uszkodzeń regałów paletowych: małe kolizje, ignorowanie znaków ostrzegawczych i konstrukcja, która ulega awarii znacznie wcześniej, niż oczekiwano.

Zabezpieczenie regału paletowego do wózka widłowego nie jest akcesorium. Jest to fundamentalna część bezpieczeństwa magazynu i zarządzania aktywami. W większości systemów regałów słupki i końce korytarzy są zaprojektowane tak, aby przenosić obciążenia pionowe, a nie uderzenia boczne. Kiedy wózek widłowy uderza z małą prędkością w niezabezpieczoną kolumnę, nośność tego elementu może drastycznie spaść. Chroń regał przed pierwszym uderzeniem, a następnie sprawdzaj i konserwuj zabezpieczenie w ramach normalnej pracy.

Dlaczego ochrona regałów paletowych ma większe znaczenie niż myślisz

Niezabezpieczony słupek jest słabym punktem każdego regału paletowego. Przeznaczony jest do przenoszenia obciążeń ściskających z belek i palet. Boczne uderzenie wózkiem widłowym powoduje wygięcie kołnierza kolumny, a po odkształceniu przekroju poprzecznego zmienia się droga obciążenia. Ta wygięta kolumna może nadal utrzymywać swój obecny ciężar, ale traci większość swojej zdolności do pochłaniania dodatkowych naprężeń, takich jak drugie uderzenie, przesunięty ładunek lub normalne wibracje stojaka.

Powyższa tabela przedstawia najczęstsze źródła uszkodzeń regałów paletowych w magazynach bez dedykowanych zabezpieczeń. Największy udział mają uderzenia wózka widłowego w słupki, a następnie uderzenia w końce korytarzy. Błędy załadunku i rozładunku również powodują stałe uszkodzenia, nawet jeśli nie dochodzi do kolizji. Ten rozkład ma znaczenie, ponieważ dwa najważniejsze źródła występują dokładnie tam, gdzie zwykli strażnicy mogą coś zmienić. Program ochrony obejmujący słupy i końce korytarzy może zatem zaradzić większości zagrożeń. Wartości procentowe mogą się różnić w zależności od obiektu, ale wzór jest niezwykle spójny.

Ważnym szczegółem jest różnica między uszkodzeniami widocznymi i ukrytymi. Wgniecenie z tyłu słupka może nie być widoczne podczas szybkiego przejścia, ale i tak zmienia nośność konstrukcyjną kolumny. Dlatego zabezpieczenie należy montować przed wykryciem uszkodzenia, a nie po znalezieniu zgiętej ramy.

Na czym się skupić: słupki, zakończenia stojaków i zakończenia belek

Regały paletowe składają się z trzech stref, w które najprawdopodobniej zostanie uderzony wózek widłowy: słupki skierowane w stronę korytarzy, końce regałów w narożnikach korytarzy oraz końce belek, w których ładunki wchodzą i wychodzą. Każda strefa wymaga innego rodzaju osłony, ponieważ kąt i częstotliwość uderzenia są różne.

Efektywne podejście traktuje te trzy strefy jako jeden system. Kiedy wózek widłowy skręca na końcu korytarza, osłona końcowa regału przyjmuje pierwsze uderzenie i kieruje wózek z dala od kolumny. W przypadku zbyt szybkiego umieszczenia ładunku płyta udarowa końca belki chroni mechanizm blokujący. W ten sposób ochrona działa najlepiej, gdy jest dopasowana do schematu ruchu w każdym przejściu.

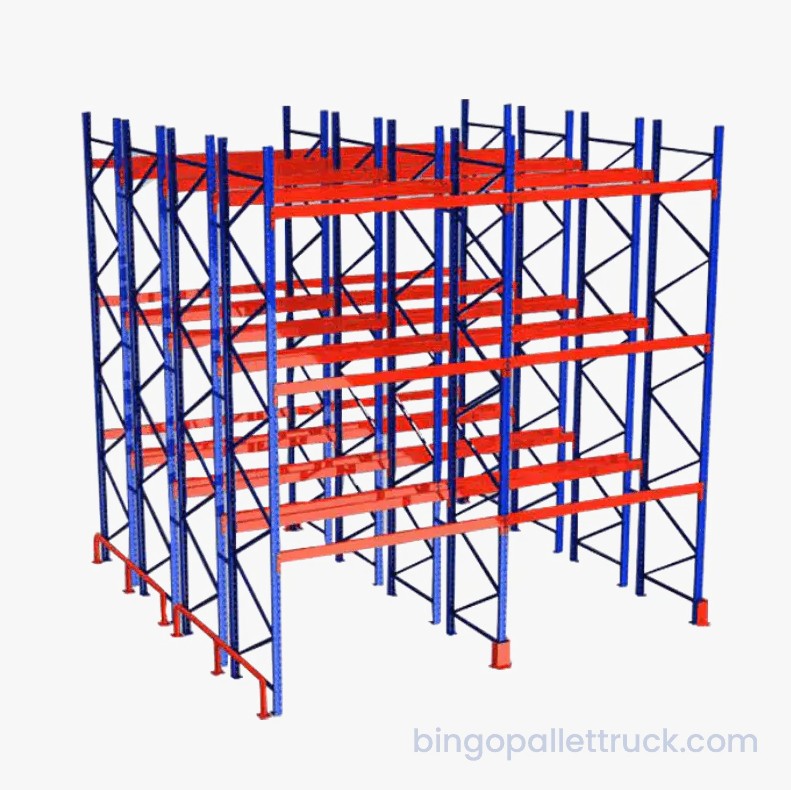

Wytrzymałe regały paletowe o dużej wytrzymałości z regulowanymi belkami Ten regał paletowy z regulowanymi belkami wytrzymuje do 1800 kg na warstwę i pasuje do elastycznych układów magazynowania. Jest to istotne jako podstawa konstrukcyjna do oceny potrzeb w zakresie zabezpieczenia korytarzy i prześwitu wózka widłowego. Zobacz produkt →

Porównanie opcji ochrony: osłony, bariery i słupki

Operatorzy magazynów mogą wybierać spośród kilku podstawowych metod ochrony. Osłony kolumn owijają się wokół słupa, osłony końcowe regału chronią zewnętrzną powierzchnię rzędu, a słupki lub bariery tworzą fizyczną separację pomiędzy ruchem wózków widłowych a regałem. Właściwa opcja zależy od szerokości korytarza, typu ciężarówki i częstotliwości trafień w określony obszar.

Wykres kolumnowy ilustruje wpływ warstwowego planu ochrony. Obiekt pozbawiony ochrony może z łatwością odnotować ponad dwadzieścia przypadków uszkodzeń szaf rocznie. Dodanie podstawowych osłon kolumn zmniejsza liczbę bezpośrednich trafień w słupki, ale pozostawia odsłonięte końce korytarzy i belek. Pełny program ochrony, obejmujący osłony słupków, osłony końcowe i barierki, pozwala ograniczyć tę liczbę do jednej cyfry. To nie jest stała liczba; tendencja jest zgodna z obserwacjami branży. Nawet niewielkie zwiększenie ochrony powoduje szybki spadek kosztów napraw i przestojów.

Wykres radarowy porównuje dwa popularne materiały ochronne według pięciu kryteriów wydajności. Niebieski wielokąt przedstawia osłony stalowe o dużej odporności na uderzenia i mniejszej prędkości montażu. Lżejszy wielokąt przedstawia osłony polimerowe o szybszym montażu i nieco niższej odporności na uderzenia. Koszty i łatwość konserwacji są porównywalne w obu przypadkach, a widoczność sprzyja lżejszym osłonom polimerowym w wąskich korytarzach. Kompromis jest jasny: stal zapewnia najsilniejszą ochronę punktową, podczas gdy polimer jest łatwiejszy w montażu i łatwiejszy do kontroli. W przypadku korytarzy, w których często występują mocne uderzenia, bezpieczniejszym wyborem pozostaje stal; w obszarach o małym natężeniu ruchu polimer często zapewnia wystarczającą ochronę przy niższych kosztach instalacji.

Wybór układu i projektu, który zmniejsza wpływ wózków widłowych

Ochrona regałów nie kończy się na dodaniu osłon. Układ magazynu określa, jak często wózek widłowy styka się z regałem. Wąskie korytarze, ślepe narożniki w pobliżu końców regałów i obszary załadunku bez wystarczającej przestrzeni do skrętu stwarzają warunki do uderzenia. Wybory projektowe mogą usunąć te warunki, zanim staną się problemem.

Wykres liniowy przedstawia typowy wzór po wdrożeniu programu zabezpieczającego. W pierwszych trzech kwartałach liczba uszkodzeń pozostaje wysoka, ponieważ regał nie ma dedykowanych osłon. Pod koniec czwartego kwartału instalowane są zabezpieczenia i rozpoczyna się szkolenie operatorów. Następnie liczba zgłaszanych skutków stale spada. Dwa segmenty linii sprawiają, że efekt jest łatwo widoczny: wysoki plateau przed ochroną i trend spadkowy po. Ten wzorzec jest często jeszcze silniejszy w obiektach, które dostosowują również układ korytarzy i przepływ ruchu.

• Zachowaj odstęp pomiędzy promieniami skrętu wózka widłowego a końcami regału większy niż minimalny zalecany przez producenta regału.
• Zainstaluj lustra lub wypukłe lusterka bezpieczeństwa na skrzyżowaniach ślepych korytarzy.
• Użyj dobrze widocznych oznaczeń podłogowych, aby poprowadzić operatorów do stref załadunku.
• Weź pod uwagę konstrukcje regałów przepływowych lub regałów wjezdnych, które ograniczają odległość, jaką wózek widłowy pokonuje wewnątrz regału.

Zmiany układu nie zawsze są kosztowne. Przeniesienie korytarzy o dużym natężeniu ruchu z dala od końców regałów, dodanie promienia skrętu na końcu każdego rzędu i przeszkolenie operatorów w zakresie podejścia prostopadle do regału może zmniejszyć częstotliwość uderzeń bez konieczności przeprowadzania większej renowacji.

Zbuduj prosty plan ochrony regałów paletowych

Nie musisz przeprojektowywać całego magazynu, aby zacząć zabezpieczać regały paletowe. Praktyczny plan zaczyna się od instruktażu i kończy zaplanowanymi kontrolami. Poniższe kroki są wystarczająco proste dla istniejącego obiektu i wystarczająco elastyczne dla nowego budynku.

1. Przejdź się po każdym przejściu i zaznacz słupki i końce stojaka, na których widać jakiekolwiek zagięcia, zadrapania lub przemieszczone osłony.
2. Najpierw zainstaluj zabezpieczenia na najbardziej odsłoniętych kolumnach, zwykle na dwóch pierwszych słupkach na każdym końcu przejścia i na każdej kolumnie w pobliżu zakrętu.
3. Poinstruuj operatorów wózków widłowych, aby zgłaszali każdy kontakt z regałem, nawet jeśli wózek nie był w widoczny sposób uszkodzony.
4. Zaplanuj udokumentowaną kontrolę po każdym zgłoszonym wpływie i pełny audyt szafy raz w roku.
5. Przed wymianą osłon przejrzyj układ pod kątem ślepych zakrętów i ciasnych obszarów skrętu oraz dostosuj przepływ ruchu.

Jeśli sam regał jest starszy lub nie pasuje do aktualnej floty wózków widłowych, rozważ modernizację konstrukcji magazynu w ramach szerszej inwestycji w bezpieczeństwo. System o dużej gęstości może skrócić czas spędzany przez wózek widłowy w wąskich rzędach, a dobrze zaprojektowany regał selektywny zapewnia prześwit niezbędny operatorom do bezpiecznego umieszczania ładunków. Aby uzyskać zalecenia dotyczące konkretnego obiektu, skontaktuj się z naszym zespołem ds. rozwiązań magazynowych lub przejrzyj nasze rozwiązania w zakresie łańcucha dostaw w produkcji aby zobaczyć, jak zintegrowana konfiguracja regałów i obsługi zmniejsza ryzyko kolizji.
