Co to są regały przemysłowe?

Regały przemysłowe to kategoria wytrzymałych, inżynieryjnych stalowych konstrukcji magazynowych zaprojektowanych w celu organizowania, wspierania i zapewniania systematycznego dostępu do towarów, materiałów i komponentów w magazynach, centrach dystrybucyjnych, zakładach produkcyjnych i magazynach detalicznych. Jest to podstawowa infrastruktura magazynowa współczesnego łańcucha dostaw , umożliwiając obiektom efektywne wykorzystanie pionowej wysokości budynku, organizowanie zapasów według rodzaju i lokalizacji oraz umożliwienie mechanicznemu sprzętowi przeładunkowemu — wózki widłowe, wózki wysokiego składowania, wózki paletowe — niezawodny i bezpieczny dostęp do przechowywanych ładunków.

W przeciwieństwie do regałów domowych lub magazynów lekkich, regały przemysłowe są zaprojektowane do przenoszenia znacznych ładunków – zwykle od kilkuset kilogramów do kilku ton na miejsce przechowywania – i są produkowane z profili ze stali konstrukcyjnej, które są obliczane, testowane i certyfikowane pod kątem zgodności z krajowymi i międzynarodowymi normami obciążenia. Prawidłowo dobrany i zainstalowany system regałów przemysłowych może zwiększyć użyteczną pojemność magazynu od 200% do 400% w porównaniu do układania na poziomie podłogi na tej samej powierzchni, co czyni ją jedną z inwestycji infrastrukturalnych o najwyższym stopie zwrotu dostępnych dla dowolnej operacji logistycznej lub produkcyjnej.

Regały przemysłowe obejmują szeroką gamę typów systemów — od standardowych selektywnych regałów paletowych i regałów wspornikowych po zautomatyzowane rozwiązania wysokiego składowania i systemy dynamicznego przepływu — każdy zaprojektowany pod kątem określonej kombinacji rodzaju ładunku, wymagań dotyczących gęstości składowania, zapotrzebowania na przepustowość i sprzętu do obsługi.

Czym regały przemysłowe różnią się od regałów standardowych

Różnica między regałami przemysłowymi a standardowymi regałami komercyjnymi lub domowymi jest znacząca i wykracza poza skalę. Regały przemysłowe projektuje się jako system konstrukcyjny, a nie produkt meblowy, a jego specyfikacja, instalacja i użytkowanie podlegają formalnym normom inżynieryjnym.

• Nośność: Regały przemysłowe beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• Wysokość: Regały przemysłowe routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• Integracja sprzętu manipulacyjnego: Regały przemysłowe is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• Inżynieria i certyfikacja: Regały przemysłowe systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• Przepisy bezpieczeństwa: Regały przemysłowe installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

Podstawowe elementy konstrukcyjne regałów przemysłowych

Wszystkie systemy regałów przemysłowych — niezależnie od typu — mają wspólny zestaw podstawowych elementów konstrukcyjnych. Zrozumienie tych komponentów wyjaśnia, w jaki sposób system przenosi obciążenie, jak jest zmontowany i gdzie koncentruje się ryzyko uszkodzenia lub awarii.

Ramy pionowe

Ramy pionowe to pionowe kolumny nośne konstrukcji regału. Każdy panel ramy składa się z dwóch pionowych kolumn połączonych ze sobą poziomymi i ukośnymi elementami usztywniającymi, tworząc sztywną konstrukcję przypominającą drabinę. Wysokość ram waha się od 2 metrów w przypadku systemów kompletacji z niskiego poziomu do 12 metrów lub więcej w przypadku selektywnych regałów wysokiego składowania. Profil przekroju poprzecznego i grubość stali słupa pionowego określają nośność systemu — słupki o cięższym przekroju przenoszą większe obciążenie osiowe i wytrzymują większe siły mimośrodowe powstające w wyniku uderzenia wózka widłowego.

Załaduj belki

Belki nośne to poziome elementy rozciągające się pomiędzy parami pionowych ram, tworzące półki, na których spoczywają palety lub towary. Łączą się z kolumnami pionowymi za pomocą systemu łączników zatrzaskowych lub hakowych, który umożliwia stopniową regulację wysokości — zazwyczaj 50 mm lub 75 mm — bez użycia narzędzi, umożliwiając zmianę konfiguracji regału w przypadku zmiany wymiarów produktu. Długość belki i głębokość przekroju są dostosowane do rozpiętości i obciążenia: dłuższe belki przenoszące większe obciążenia wymagają głębszych sekcji, aby ograniczyć ugięcie pod obciążeniem.

Płyty podstawy i kotwy podłogowe

Każda rama pionowa jest wyposażona w stalową płytę podstawy, która rozkłada skoncentrowane obciążenie kolumny na płytę podłogową magazynu. Płyty podstawy mocuje się do podłogi za pomocą kotew mechanicznych lub chemicznych, określonych przez inżyniera budowlanego na podstawie obciążenia regału, rodzaju kotwy i charakterystyki płyty betonowej. Zakotwienie w podłodze jest niepodlegającym negocjacjom wymogiem bezpieczeństwa zgodnie ze wszystkimi głównymi normami dotyczącymi regałów przemysłowych — regały niekotwione stwarzają poważne ryzyko zawalenia się, szczególnie w przypadku uderzenia wózka widłowego lub warunków sejsmicznych.

Rozpórki rzędów i wiązania usztywniające

Elementy dystansowe rzędów to poziome elementy łączące rzędy regałów jeden za drugim, utrzymujące stałe odstępy między korytarzami i zapewniające stabilność poprzeczną całej konstrukcji regału. Stężenia planowe (ściągi poziome na poziomie belek) i stężenia górnego dodatkowo usztywniają instalację regałów przed siłami bocznymi. Komponenty te są szczególnie ważne w systemach regałów wysokich oraz w regionach narażonych na aktywność sejsmiczną.

Akcesoria bezpieczeństwa i ochrony

Kompletna instalacja regałów przemysłowych obejmuje szereg akcesoriów ochronnych i zabezpieczających: osłony kolumn i zabezpieczenia końca korytarza amortyzują uderzenia wózka widłowego, zanim dotrą one do stali regału; sworznie zabezpieczające belki zapobiegają przemieszczeniu belek w wyniku kontaktu wózka widłowego do góry; pomosty siatkowe lub belki podporowe palet stanowią bezpieczną powierzchnię ładunkową dla niestandardowych palet lub towarów sypkich; a obowiązkowe informacje o obciążeniu na każdym przęśle informują operatorów o maksymalnym dozwolonym obciążeniu na poziom i na przęsło.

Główne typy przemysłowych systemów regałowych

Regały przemysłowe to nie pojedynczy produkt, ale szeroka rodzina opracowanych systemów, z których każdy jest zoptymalizowany pod kątem innej równowagi gęstości przechowywania, dostępności produktów, szybkości przepustowości i rodzaju sprzętu do obsługi. Wybór odpowiedniego typu systemu jest jedną z najważniejszych decyzji przy projektowaniu magazynu.

Selektywne regały paletowe

Selektywne regały paletowe są najpowszechniej stosowaną formą regałów przemysłowych na całym świecie. Przechowuje palety w pozycjach o pojedynczej głębokości, dostępnych bezpośrednio z korytarza, zapewniając 100% selektywności — każdą paletę można odzyskać w dowolnym momencie, bez konieczności przesuwania kolejnej. Jego prostota, elastyczność i kompatybilność ze standardowymi wózkami widłowymi z przeciwwagą i wysięgnikiem sprawiają, że jest to domyślny wybór do ogólnego magazynowania z szeroką gamą SKU. Wysokość belek jest regulowana, co pozwala na rekonfigurację systemu w miarę zmiany linii produktów w czasie.

Regały wjezdne i przejezdne

Regały wjezdne umożliwiają wózkom widłowym bezpośredni wjazd na konstrukcję regału, umieszczając palety na ciągłych prowadnicach szynowych biegnących na głębokości toru. Głębokość pasów 5 do 10 lub więcej palet są powszechne, co czyni ten system regałów statycznych o największej gęstości dostępnym na rynku. Regały wjezdne działają na zasadzie „ostatnie weszło, pierwsze wyszło” (LIFO). Regały przejezdne zapewniają dostęp z obu końców każdego toru, umożliwiając rotację „pierwsze weszło, pierwsze wyszło” (FIFO). Obydwa typy znajdują szerokie zastosowanie w chłodniach i magazynach towarów masowych.

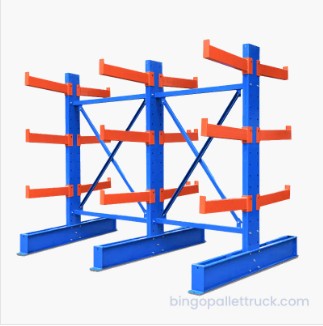

Regały wspornikowe

Regały wspornikowe wykorzystują poziome ramiona wystające z centralnej pionowej kolumny, bez żadnych pionowych przeszkód z przodu, co czyni go idealnym systemem do przechowywania długich, nieregularnych lub ponadgabarytowych przedmiotów, których nie można umieścić w konwencjonalnych zamkniętych półkach. Drewno, pręty stalowe, rury, blachy, meble i komponenty samochodowe to typowe ładunki regałów wspornikowych. Ramiona mają regulowaną wysokość i można je skonfigurować do lekkich, średnich lub dużych obciążeń, w zależności od rozmiaru sekcji i rozstawu kolumn.

Regały przepływowe palet

Regały przepływowe do palet wykorzystują nachylone tory rolkowe lub kołowe w głębokich torach magazynowych, dzięki czemu palety przepływają grawitacyjnie z korytarza załadunkowego z tyłu do powierzchni wyjściowej z przodu. Prawdziwy obrót FIFO jest osiągany automatycznie , co czyni ten system preferowanym wyborem w przypadku towarów łatwo psujących się, farmaceutyków, napojów i wszelkich produktów o rygorystycznych wymaganiach dotyczących rotacji kodów dat. Głębokość linii wynosząca od 10 do 20 pozycji paletowych zapewnia bardzo wysoką gęstość składowania w połączeniu z gwarantowaną rotacją zapasów.

Regały typu push-back

Regały typu push-back wykorzystują wózki zagnieżdżone na pochyłych szynach w obrębie każdego pasa magazynowego, zazwyczaj mieszczące Głębokość od 2 do 5 palet . Załadowanie nowej palety wypycha istniejące palety z powrotem; po zdjęciu przedniej palety pozostałe palety toczą się do przodu pod wpływem siły ciężkości. System ten wykorzystuje standardowe wózki wysokiego składowania, zapewnia lepszą gęstość niż regały selektywne o pojedynczej głębokości i dobrze nadaje się do operacji z wieloma paletami tego samego SKU, które nie wymagają rotacji FIFO.

Regały antresolowe i regały wielopoziomowe

Konstrukcje regałów antresoli tworzą dodatkowe poziomy pięter w budynku magazynowym, skutecznie podwajając lub potrajając powierzchnię użytkową bez konieczności wykonywania prac konstrukcyjnych. Wielopoziomowe systemy regałów wykorzystują chodniki i klatki schodowe, aby zapewnić dostęp do wielu poziomów półek do ręcznej kompletacji, wspierając magazynowanie małych części o dużej gęstości w obiektach, w których powierzchnia podłogi jest ograniczona, a duża liczba pojedynczych SKU musi być przechowywana w przystępny sposób.

Regały mobilne

Regały mobilne montują standardowe półki regałów selektywnych na napędzanych silnikach podstawach poruszających się po szynach osadzonych w podłodze. Cała instalacja regałowa składa się w jeden blok, przy czym w danym momencie otwarty jest tylko jeden korytarz. Eliminuje to wszystkie zbędne korytarze z planu piętra, zwiększając pojemność składowania palet do 80% w porównaniu do statycznych regałów selektywnych w tym samym obszarze. Regały mobilne są szczególnie przydatne w środowiskach o kontrolowanej temperaturze, takich jak chłodnie i skarbce farmaceutyczne, gdzie chłodzenie niewykorzystanej przestrzeni w korytarzach stanowi główny bieżący koszt.

Zautomatyzowane systemy przechowywania i wyszukiwania (AS/RS)

Na najwyższym poziomie technologii regałów przemysłowych, zautomatyzowane systemy składowania i wyszukiwania integrują konstrukcje regałów z zrobotyzowanymi układnicami, wózkami wahadłowymi lub systemami „towar do człowieka” kontrolowanymi przez system zarządzania magazynem (WMS). Dosięgają konstrukcje regałów wysokiego składowania AS/RS Wysokość od 30 do 45 metrów , przy czym układnice osiągają czasy cykli od 60 do 120 ruchów palet na godzinę w każdym korytarzu. Systemy te zapewniają maksymalną gęstość przechowywania, minimalne obciążenie pracą i bardzo wysoką dokładność przepustowości.

Porównanie systemów regałów przemysłowych

Poniższa tabela zawiera uporządkowane porównanie głównych typów systemów regałów przemysłowych według kluczowych kryteriów wyboru stosowanych przy projektowaniu magazynu.

Branże i zastosowania regałów przemysłowych

Regały przemysłowe stanowią podstawę praktycznie każdego sektora nowoczesnej gospodarki, który obejmuje fizyczne składowanie i przemieszczanie towarów. Jego wszechstronność w różnych typach systemów, obciążeniach i konfiguracjach sprawia, że ​​można go zastosować od małych regionalnych punktów dystrybucji po największe na świecie zautomatyzowane centra realizacji zamówień.

Dystrybucja detaliczna i e-commerce

Centra dystrybucji detalicznej i magazyny realizacji handlu elektronicznego działają z tysiącami aktywnych jednostek SKU i muszą obsługiwać szybkie cykle uzupełniania oraz szybką kompletację zamówień indywidualnych. Regały selektywne — często w połączeniu z wielopoziomowymi regałami do kompletacji i zautomatyzowanymi systemami transportu towarów do osób — zapewniają dostępność i elastyczność, których wymagają te operacje. Rozwój dostaw tego samego i następnego dnia sprawił, że gęsta, dobrze zorganizowana infrastruktura regałowa stała się bezpośrednim atutem konkurencyjnym w logistyce detalicznej.

Żywność i napoje

Magazyny chłodzonej i mrożonej żywności i napojów należą do najbardziej wymagających środowisk dla regałów przemysłowych. Przestrzeń o kontrolowanej temperaturze jest kosztowna w budowie i obsłudze, przez co wysoka gęstość składowania – osiągnięta poprzez regały wjazdowe, przepływowe lub mobilne – ma kluczowe znaczenie ekonomiczne. Surowe wymagania dotyczące rotacji zapasów FIFO dla towarów łatwo psujących się są automatycznie spełniane przez systemy przepływu palet. Materiały i powłoki regałów muszą spełniać normy bezpieczeństwa żywności i być odporne na korozyjne działanie środków czyszczących i wysoką wilgotność.

Farmaceutyka i Opieka Zdrowotna

Magazynowanie farmaceutyczne wymaga najwyższych standardów identyfikowalności zapasów, kontroli temperatury i rotacji zapasów. Regały przemysłowe muszą spełniać wymogi RODO (dobrej praktyki dystrybucyjnej) – z jasno określonymi strefami przechowywania, segregacją partii i udokumentowaną dokładnością kompletacji. Powszechnie stosowane są regały przepływowe paletowe dla linii o kontrolowanej temperaturze oraz regały selektywne dla produktów w temperaturze otoczenia. Regały mobilne są coraz częściej wykorzystywane do przechowywania towarów o dużej wartości lub substancji kontrolowanych gdzie priorytetami są zarówno efektywność przestrzenna, jak i bezpieczeństwo dostępu.

Motoryzacja i produkcja

Sklepy z komponentami, supermarkety z liniami produkcyjnymi oraz magazyny wyrobów gotowych w branży motoryzacyjnej i ogólnej wykorzystują regały przemysłowe do przechowywania złożonej mieszanki komponentów — od małych elementów złącznych na regałach wielopoziomowych po duże podzespoły w regałach paletowych o dużej wytrzymałości lub systemach wspornikowych. Dostawa just-in-time (JIT) na linie produkcyjne wymaga natychmiastowego i niezawodnego dostępu do każdej części, co sprawia, że ​​100% selektywność jest krytycznym wymogiem w tych środowiskach.

Budownictwo, drewno i materiały budowlane

Sprzedawcy budowlani, składy drewna i dystrybutorzy materiałów budowlanych radzą sobie z najbardziej wymagającymi profilami obciążeń w magazynowaniu – długimi, ciężkimi przedmiotami o nieregularnych kształtach, takimi jak stal konstrukcyjna, blachy dachowe, płyty gipsowo-kartonowe i drewno. Regały wspornikowe to podstawowe rozwiązanie dla towarów o długich formatach, natomiast regały paletowe do dużych obciążeń obsługują materiały w workach, cegły i bloki na paletach. Wiele obiektów łączy oba typy systemów w jedno zintegrowane środowisko pamięci masowej.

Logistyka stron trzecich (3PL)

Dostawcy logistyki kontraktowej muszą obsługiwać wielu klientów o różnych profilach produktów z jednego wspólnego obiektu. Regały selektywne są niemal powszechnie stosowane w magazynach 3PL ponieważ regulowane wysokości belek, kompatybilny sprzęt do obsługi i bezpośredni dostęp do palet sprawiają, że jest to najbardziej elastyczny system umożliwiający dostosowywanie się do zmieniających się wymagań klientów bez znaczących modyfikacji regałów lub ponownych inwestycji.

Kluczowe czynniki w specyfikacji regałów przemysłowych

Prawidłowe określenie systemu regałów przemysłowych wymaga ustrukturyzowanej analizy środowiska przechowywania, charakterystyki przechowywanych towarów oraz procesów operacyjnych, które system musi obsługiwać. Błędy w specyfikacji — zbyt mała nośność, wybór niewłaściwego typu systemu lub nieuwzględnienie odstępów między urządzeniami do obsługi — są kosztowne do skorygowania po instalacji.

Masa ładunku i wymiary

Masa i wymiary maksymalnego obciążenia projektowego na pozycję palety określają wymaganą głębokość i długość przekroju belki, przekrój pionowej kolumny oraz maksymalną liczbę poziomów belek na ramę. Typowe obciążenia palet przemysłowych wahają się od 500 kg do 1500 kg , z systemami o dużej wytrzymałości, zaprojektowanymi dla ładunków przekraczających 3000 kg na pozycję paletową. Wymiary rzutu załadowanej palety określają minimalną długość belki i głębokość ramy, natomiast wysokość załadowania określa minimalny nachylenie poziomu belki (odstęp pionowy pomiędzy poziomami belek).

Wysokość budynku w świetle i płyta podłogowa

Dostępna wysokość w świetle do spodu najniższej przeszkody budowlanej — belki dachowej, płatwi, rur tryskaczowych lub oświetlenia — określa maksymalną wysokość regału. Minimalny prześwit wynoszący 500 mm do 1000 mm pomiędzy paletą ładowaną od góry a konstrukcją budynku jest wymagane ze względów bezpieczeństwa pożarowego i eksploatacyjnego. Płyta podłogowa magazynu musi zostać oceniona pod względem konstrukcyjnym, aby potwierdzić, że może przenosić skupione obciążenia punktowe z płyt podstawowych regałów w warunkach pełnego obciążenia bez pęknięć i osiadań.

Sprzęt do obsługi i szerokość korytarza

Rodzaj sprzętu przeładunkowego używanego do załadunku i pobierania z regałów bezpośrednio określa wymaganą szerokość korytarza, a tym samym proporcję powierzchni magazynu zajmowanej przez korytarze w stosunku do powierzchni magazynowej. Standardowe wózki widłowe z przeciwwagą wymagają korytarzy roboczych 3500 mm do 4000 mm . Wózki wysokiego składowania działają w korytarzach o szerokości od 2700 mm do 3200 mm. Wózki kierowane do wąskich korytarzy (NA) pracują w korytarzach o szerokości od 2100 mm do 2500 mm, a wózki wieżowe z prowadzeniem o bardzo wąskich korytarzach (VNA) w korytarzach o szerokości od 1600 mm do 1800 mm — znacznie zwiększając stosunek powierzchni magazynowej do powierzchni komunikacyjnej.

Zgodność z bezpieczeństwem przeciwpożarowym

Instalacje regałów przemysłowych muszą być zgodne z przepisami bezpieczeństwa przeciwpożarowego, które powszechnie wymagają przestrzeni kominowych pomiędzy rzędami regałów ustawionymi tyłem do siebie, aby ciepło i gazy mogły przedostać się do czujników na poziomie dachu, wewnętrzne systemy tryskaczowe na poziomach pośrednich w przypadku regałów powyżej określonych wysokości oraz konfiguracje układu magazynu, które nie utrudniają skuteczności pokrycia nadwieszonymi tryskaczami. Klasyfikacja zagrożenia pożarowego przechowywanych towarów – standardowe palne, palne ciecze o dużych ilościach i łatwopalne – określa szczegółowe wymagania mające zastosowanie do każdej instalacji.

Nośność regałów przemysłowych i standardy bezpieczeństwa

Bezpieczeństwo konstrukcyjne instalacji regałów przemysłowych zależy całkowicie od prawidłowego doboru, prawidłowego zainstalowania i eksploatacji systemu w zakresie jego nominalnej wydajności przez cały czas. Nośność jest definiowana na trzech poziomach w każdym systemie regałowym i wszystkie trzy ograniczenia muszą być przestrzegane jednocześnie.

• Nośność jednostki (UDL na pozycję paletową): Maksymalna waga pojedynczej palety wraz z zawartością, jaką można umieścić na jednej parze belek. Wartość ta zależy od wytrzymałości przekroju belki i zdolności ramy pionowej do przenoszenia wynikających z tego obciążeń osiowych i zginających.
• Wydajność poziomu wiązki: Całkowite dopuszczalne obciążenie na wszystkich pozycjach palet na jednej parze belek jednocześnie. Nie jest to po prostu wielokrotność obciążenia jednostkowego — rozkład obciążenia na całej rozpiętości belki wpływa na naprężenia zginające w przekroju belki.
• Pojemność zatoki: Całkowite dopuszczalne obciążenie na wszystkich poziomach belek w obrębie pojedynczego pola regałowego, ograniczone nośnością osiową kolumn pionowych i ogólną stabilnością ramy przy łącznym obciążeniu.

Do najważniejszych międzynarodowych norm regulujących regały przemysłowe zaliczają się EN 15512 i EN 15620 (Europa), FEM 10.2.02 (Europejska Federacja Obróbki Materiałów), RMI ANSI MH16.1 (Ameryka Północna) oraz AS 4084 (Australia i Nowa Zelandia). Na każdym zainstalowanym polu regałowym musi być umieszczona obowiązkowa informacja o obciążeniu pokazujący dopuszczalne obciążenie jednostki, udźwig poziomu belki i udźwig pola – widoczne dla wszystkich operatorów korzystających z systemu.

Kontrola i konserwacja regałów przemysłowych

Regały przemysłowe to system konstrukcyjny poddawany ciągłym naprężeniom wynikającym z cykli obciążenia i nieuniknionych niewielkich wpływów codziennej pracy wózków widłowych. Zdyscyplinowany program inspekcji i konserwacji jest niezbędny do utrzymania integralności konstrukcji, zgodności z przepisami i bezpiecznego środowiska pracy.

Poziomy i częstotliwość kontroli

1. Codzienne kontrole operacyjne: Wszyscy pracownicy magazynu powinni zostać przeszkoleni w zakresie identyfikowania i natychmiastowego zgłaszania widocznych uszkodzeń regałów — wygiętych słupków, przesuniętych lub pękniętych belek, brakujących agrafek, przesuniętych osłon kolumn lub przeciążonych pól — w ramach ich codziennej praktyki zawodowej.
2. Cotygodniowe udokumentowane przeglądy: Wyznaczony i przeszkolony wewnętrzny inspektor regałów powinien przeprowadzać systematyczne inspekcje wszystkich pól regałowych co najmniej raz w tygodniu, odnotowując ustalenia przy użyciu ustandaryzowanego systemu klasyfikacji uszkodzeń. Zatoki oznaczone czerwonymi etykietami (niebezpieczne) należy natychmiast rozładować i wycofać z eksploatacji do czasu naprawy.
3. Coroczna inspekcja ekspercka: Niezależny, wykwalifikowany inspektor ds. regałów powinien przynajmniej raz w roku przeprowadzić kompleksowy audyt całej instalacji, przedstawiając formalny pisemny raport zawierający zalecenia dotyczące działań zaradczych. Ta coroczna inspekcja jest wymogiem większości krajowych przepisów bezpieczeństwa dotyczących regałów.

Limity uszkodzeń kolumny pionowej

Uderzenie wózka widłowego w podłoże jest najczęstszą formą uszkodzeń regałów. Większość głównych norm określa, że kolumna pionowa ma odkształcenie (wygięcie, wygięcie lub wgniecenie) przekraczające 3 mm mierzone na długości pomiarowej 300 mm należy wycofać z eksploatacji i wymienić przed ponownym użytkowaniem wnęki. Skumulowane drobne uszkodzenia, które indywidualnie nie osiągają tego progu, mogą również z czasem zagrozić integralności kolumny, co podkreśla znaczenie regularnych profesjonalnych kontroli, a nie polegania wyłącznie na codziennych kontrolach wizualnych.

Klasyfikacja kodów kolorów uszkodzeń

System sygnalizacji świetlnej uszkodzeń regałów SEMA (Stowarzyszenie Producentów Sprzętu Magazynowego) – powszechnie przyjęty na arenie międzynarodowej – klasyfikuje uszkodzenia regałów jako zielone (nie wymagane żadne działanie), bursztynowe (monitorowanie i zaplanowanie naprawy w określonym terminie) lub czerwone (natychmiast wycofanie z eksploatacji). System ten zapewnia jasny i spójny język informowania o stanie regałów pomiędzy pracownikami, menedżerami ds. bezpieczeństwa i inżynierami inspekcji, niezależnie od ich wykształcenia technicznego.

Wpływ regałów przemysłowych na efektywność magazynu

Strategiczna wartość regałów przemysłowych wykracza daleko poza samo zapewnienie miejsca do przechowywania towarów. Dobrze zaprojektowana instalacja regałów bezpośrednio poprawia prędkość przepływu magazynu, dokładność zapasów, wydajność pracy i koszty operacyjne – a wszystko to przekłada się na wymierną przewagę konkurencyjną.

Gęstość przechowywania i wykorzystanie przestrzeni

Magazyn, w którym stosuje się wyłącznie układanie bloków na poziomie podłogi na wysokości 2 palet, osiąga w przybliżeniu 0,8 miejsca paletowego na metr kwadratowy powierzchni podłogi . Zwiększa to instalacja 6-metrowych regałów selektywnych z korytarzami dla wózków wysokiego składowania 2,5 do 3,5 miejsc paletowych na metr kwadratowy — ponad trzykrotne zwiększenie efektywnej pojemności magazynu na tej samej powierzchni budynku. Zautomatyzowane systemy wysokiego składowania z 30-metrowymi konstrukcjami regałowymi mogą znacznie zwiększyć gęstość Od 8 do 10 miejsc paletowych na metr kwadratowy .

Dokładność i identyfikowalność zapasów

Systematyczne regały ze zdefiniowanymi adresami lokalizacji — zatoką, poziomem i pozycją — zapewniają infrastrukturę fizyczną dla systemów zarządzania magazynem opartych na lokalizacji (WMS). Każdej palecie przypisana jest konkretna, znana lokalizacja regałów, co umożliwia widoczność zapasów w czasie rzeczywistym, szybkie składowanie i pobieranie oraz dokładne liczenie cykli bez konieczności przeszukiwania magazynu. Instalacje regałów zarządzane przez WMS rutynowo osiągają dokładność zapasów powyżej 99,5% w porównaniu z dokładnością od 90 do 95% w środowiskach o nieustrukturyzowanej podłodze.

Produktywność pracy

Zorganizowane regały z wyraźnym oznaczeniem lokalizacji i zoptymalizowanym rozmieszczeniem produktów (umieszczenie szybko rotujących towarów w najbardziej dostępnych lokalizacjach) skraca czas podróży w ramach jednego zadania pobrania lub uzupełnienia — bezpośrednio zwiększając liczbę zadań, które pracownik magazynu może wykonać w ciągu jednej zmiany. W przypadku operacji o dużej przepustowości sama optymalizacja układu regałów może poprawić produktywność kompletacji 15 do 30% bez żadnych zmian w zakresie personelu i inwestycji technologicznych.

Instalacja regałów przemysłowych: proces zorganizowany

Instalowanie regałów przemysłowych jest formalnym procesem konstrukcyjnym, a nie zadaniem samodzielnego montażu. Wymaga to wykwalifikowanego personelu, nadzoru inżynieryjnego i weryfikacji poinstalacyjnej przed obciążeniem systemu.

1. Ankieta witryny: Zmierz dostępną powierzchnię podłogi, potwierdź wysokość w świetle przeszkód, określ położenie kolumn i odpływów oraz zleć ocenę inżynierii konstrukcyjnej nośności płyty podłogowej.
2. Projekt i układ systemu: Opracuj przeskalowany rysunek instalacyjny przedstawiający rzędy regałów, szerokości korytarzy, drogi ewakuacyjne, przeciwpożarowe przestrzenie kominowe i prześwity zawracania sprzętu przeładunkowego. Potwierdź wszystkie specyfikacje belek i słupków pod kątem wymagań dotyczących obciążenia.
3. Dostawa i organizacja komponentów: Dostarczaj i organizuj ramy pionowe, belki, płyty podstawy, kotwy i akcesoria według przęseł, aby zapewnić sprawną sekwencję instalacji.
4. Montaż i ustawienie ramy: Ustaw pionowe ramy zgodnie z rysunkiem rozmieszczenia, sprawdź pion i poziom oraz podkładki regulacyjne w celu uwzględnienia niewielkich różnic w poziomie podłogi.
5. Zakotwienie w podłodze: Wywierć i zainstaluj kotwy podłogowe zgodnie z określonym typem, głębokością osadzenia i wartością momentu obrotowego potwierdzoną przez inżyniera. Nie zastępuj specyfikacji kotew ani nie pomijaj kotew w żadnej płycie podstawy.
6. Montaż belki: Zamontuj belki na odpowiednich wysokościach zgodnie z rysunkiem projektowym, upewniając się, że wszystkie sworznie zabezpieczające belki są całkowicie zatrzaśnięte w każdym punkcie połączenia przed przejściem do następnego przęsła.
7. Akcesoria i informacje o obciążeniu: Zainstaluj osłony kolumn, rozpórki rzędów, zabezpieczenia końców korytarzy, pomosty druciane lub inne określone akcesoria. Przed oddaniem do eksploatacji należy umieścić obowiązkowe powiadomienia o obciążeniu w każdym polu.
8. Kontrola przed uruchomieniem: Przeprowadź formalną kontrolę ukończonej instalacji pod kątem rysunków projektowych, upewnij się, że wszystkie kotwy są zainstalowane i dokręcone, wszystkie agrafki są na swoim miejscu, a wszystkie powiadomienia o obciążeniu są wywieszone przed umieszczeniem jakichkolwiek palet w systemie.

Wybór odpowiedniego systemu regałów przemysłowych: ramy decyzyjne

Wybór najodpowiedniejszego systemu regałów przemysłowych do danej operacji wymaga uporządkowanej oceny kilku wzajemnie powiązanych czynników. Poniższe ramy kierują procesem decyzyjnym od wymagań wstępnych aż do wyboru typu systemu.

• Ile jednostek SKU należy przechowywać? Wysoka liczba SKU (tysiące linii produktów) wymaga dużej selektywności – co wskazuje na regały selektywne lub regały na antresoli. Niska liczba SKU przy dużych wolumenach przypadających na SKU faworyzuje systemy o dużej gęstości, takie jak regały wjezdne lub regały przepływowe.
• Czy wymagana jest rotacja zapasów FIFO? W przypadku towarów łatwo psujących się, produktów z kodem daty lub wszelkich zapasów, w przypadku których najstarsze zapasy muszą zostać zużyte w pierwszej kolejności, regały przepływowe lub regały przejezdne zapewniają automatyczną rotację FIFO. Systemy wjezdne i wypychające są dostępne wyłącznie w systemie LIFO.
• Jaki sprzęt do obsługi jest dostępny lub planowany? Wybór typu wózka widłowego determinuje szerokość korytarza, co bezpośrednio wpływa na gęstość przechowywania i układ regałów. Potwierdź zgodność sprzętu przed sfinalizowaniem typu regału.
• Jaki jest profil obciążenia? Standardowe towary na paletach pasują do konwencjonalnych regałów paletowych. Długie lub nieregularne przedmioty wymagają regałów wspornikowych. Bardzo duże obciążenia wymagają wytrzymałych sekcji pionowych i belkowych. Mieszane profile obciążenia mogą wymagać wielu typów regałów w tym samym obiekcie.
• Jakie jest zapotrzebowanie na przepustowość? W przypadku operacji o dużej przepustowości priorytetem jest dostępność i krótkie czasy cykli, a nie gęstość. Operacje wymagające mniejszej przepustowości i wymagające dużej ilości pamięci masowej mogą zaakceptować zmniejszoną selektywność w zamian za maksymalną gęstość.
• Jaka jest dostępna wysokość budynku? Wyższe budynki uwalniają potencjał regałów wysokiego składowania i systemów AS/RS, które zapewniają największą wartość, gdy wysokość budynków w świetle przekracza 10 metrów. Niższe budynki najlepiej sprawdzają się w przypadku konwencjonalnych systemów selektywnych lub wjazdowych.

O Bingo: Regały przemysłowe i rozwiązania magazynowe

Bingo jest przedsiębiorstwem specjalizującym się w produkcji, sprzedaży i serwisie urządzeń magazynowych i logistycznych. Koncentrując się na potrzebach sprzętowych różnych scenariuszy magazynowania i logistyki Bingo zapewnia klientom na całym świecie kompleksowe, zintegrowane rozwiązania w zakresie przechowywania i przenoszenia materiałów — od wstępnego projektu i inżynierii systemów regałów przemysłowych po pełną instalację, uruchomienie i ciągłe wsparcie posprzedażowe.

Niezależnie od tego, czy wymagana jest prosta instalacja selektywnych regałów paletowych, system chłodni wjezdnej o dużej gęstości, rozwiązanie regałów wspornikowych dla towarów o długim formacie, czy też w pełni zintegrowany zautomatyzowany system magazynowania, zespół specjalistów ds. magazynowania Bingo zapewnia solidne technicznie, operacyjnie dopasowane rozwiązania dostosowane do specyficznych wyzwań każdego klienta w zakresie przechowywania, ograniczeń budowlanych, sprzętu do obsługi i długoterminowych planów rozwoju. Zaangażowanie Bingo w kompleksową obsługę oznacza, że ​​klienci otrzymują spójne wsparcie eksperckie od koncepcji po uruchomienie i nie tylko.
